CCTest: Critical Configuration Testing for Autonomous Driving Systems

Changwen Li, Joseph Sifakis, Rongjie Yan, Jian Zhang · 2025 · 33rd ACM International Conference on the Foundations of Software Engineering (FSE Companion '25)

관련도: 상 · 읽은 이유: 자율주행 시나리오 생성 테스트에서 위양성을 줄이고 시스템의 실제 거동 결함을 정밀하게 식별하는 방법론을 파악하기 위함

Intuition

피할 수 없는 극단적인 사고 상황을 주입하여 자율주행 시스템을 무작위로 몰아세우는 대신, "이론적으로는 충돌을 완벽히 피할 수 있는 가장 아슬아슬한 경계 상황"을 수학적으로 설계하여 자율주행차가 이를 제어하지 못했을 때 명백한 시스템 결함임을 입증한다.

One-liner

자율주행차의 물리적 역량을 기반으로 이론상 안전 주행이 가능한 한계 상태인 비판적 초기 설정을 계산하여 시뮬레이션함으로써, 불가피한 사고 상황을 배제하고 오토파일럿의 실제 제어 결함만을 정밀하게 적발하는 테스트 프레임워크이다.

Problem

기존의 시뮬레이션 기반 자율주행 검증 도구들은 주로 검색 기반 알고리즘이나 퍼징을 활용해 무작위로 위험 시나리오를 생성한다. 이 과정에서 타 차량이 교통 법규를 무시하고 갑자기 돌진하는 등 자율주행 시스템의 제어 능력을 벗어난 불가피한 사고 시나리오가 대거 포함된다. 이는 자율주행 시스템 자체의 결함이 아님에도 결함으로 오탐하는 위양성을 유발하여 결과 분석의 신뢰성과 효율성을 저하시킨다.

Core Idea

CCTest는 복잡한 도로 상황을 국소적 지식과 권리 기반 책임 등 단순한 구성 원리로 분해하고, 차량의 실제 종방향 가감속 성능을 바탕으로 안전 제어 경로가 논리적으로 상존하는 최악의 조건인 Critical Configuration (비판적 설정)을 도출한다. 이를 통해 생성된 시나리오에서 발생하는 모든 안전 규정 위반은 타 차량의 오작동이 아닌 피시험 자율주행 소프트웨어의 명백한 결함임을 보장한다.

Method

차량의 동역학적 특성을 정의하기 위해 제동 거리 함수 $B(v)$, 가속 시간 함수 $AT(v,x)$, 가속 속도 함수 $AV(v,x)$를 기반으로 제약 조건을 연산한다. 자율주행 차량의 주행 국면을 장애물에 접근하며 대기하는 Caution phase (주의 단계)와 장애물을 통과하는 Progress phase (진행 단계)로 이분화한다.

예를 들어, 우선순위가 보호되는 교차 경로 상황에서 자율주행 차량이 주의 단계를 채택하여 위험 구역 진입 전 안전하게 정지하기 위한 제약식은 다음과 같다.

$$B(v_e) \le x_e$$

반면 차량이 정지하지 않고 가속하여 통과를 시도하는 진행 단계를 선택할 경우, 최악의 조건(전방 차량 정지 등)에서도 충돌을 예방하며 안전하게 제어권을 확보할 수 있도록 보장하는 임계 거리는 다음과 같은 제약식으로 연산된다.

$$B(AV(v_e, x_e + cd)) \le x_f$$

이러한 수학적 경계를 기준으로 Test Data Generator가 테스트 데이터를 적응적으로 탐색 및 정제하며, 동기식 시뮬레이션 제어를 지원하는 Bridge 장치를 매개로 CyberRT나 ROS 2 기반의 산업용 오토파일럿 엔진을 테스트 환경에 통합한다.

Results

Apollo 8.0, Autoware Universe 1.0, Carla 및 LGSVL의 내장 오토파일럿을 대상으로 총 14,506개의 테스트 시나리오를 구동하여 27.31%에 달하는 3,962개의 시나리오에서 실제 안전 결함(14개 유형)을 적발했다. DoppelTest 및 DriveFuzz와의 6시간 비교 실험에서 CCTest는 오탐(비현실적 위반) 없이 명백한 결함만을 효율적으로 다수 탐지해 냈다.

테스트 오토파일럿	검증 도구	총 생성 시나리오	실제 사고 (RV)	소프트웨어 오류 (RV)	신호등 위반 (RV)	표지판 위반 (RV)	경로 차단 (RV)
Apollo 8.0	DoppelTest	330	1	4	5	0	0
Apollo 8.0	Proposed (CCTest)	694	19	124	144	26	2
Behavior Agent	DriveFuzz	273	3	0	1	0	0
Behavior Agent	Proposed (CCTest)	2110	627	0	2	155	0

Key Figures

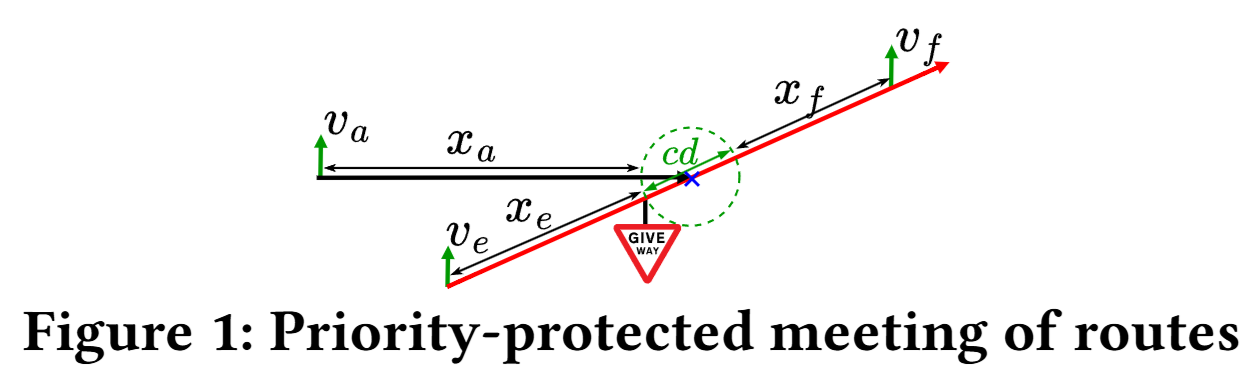

• Fig. 1: 우선순위 보호 경로 교차 상황에서 자율주행 차량, 전방 차량, 진입 차량 간의 기하학적 파라미터와 물리 변수 관계를 보여주는 모델 도식

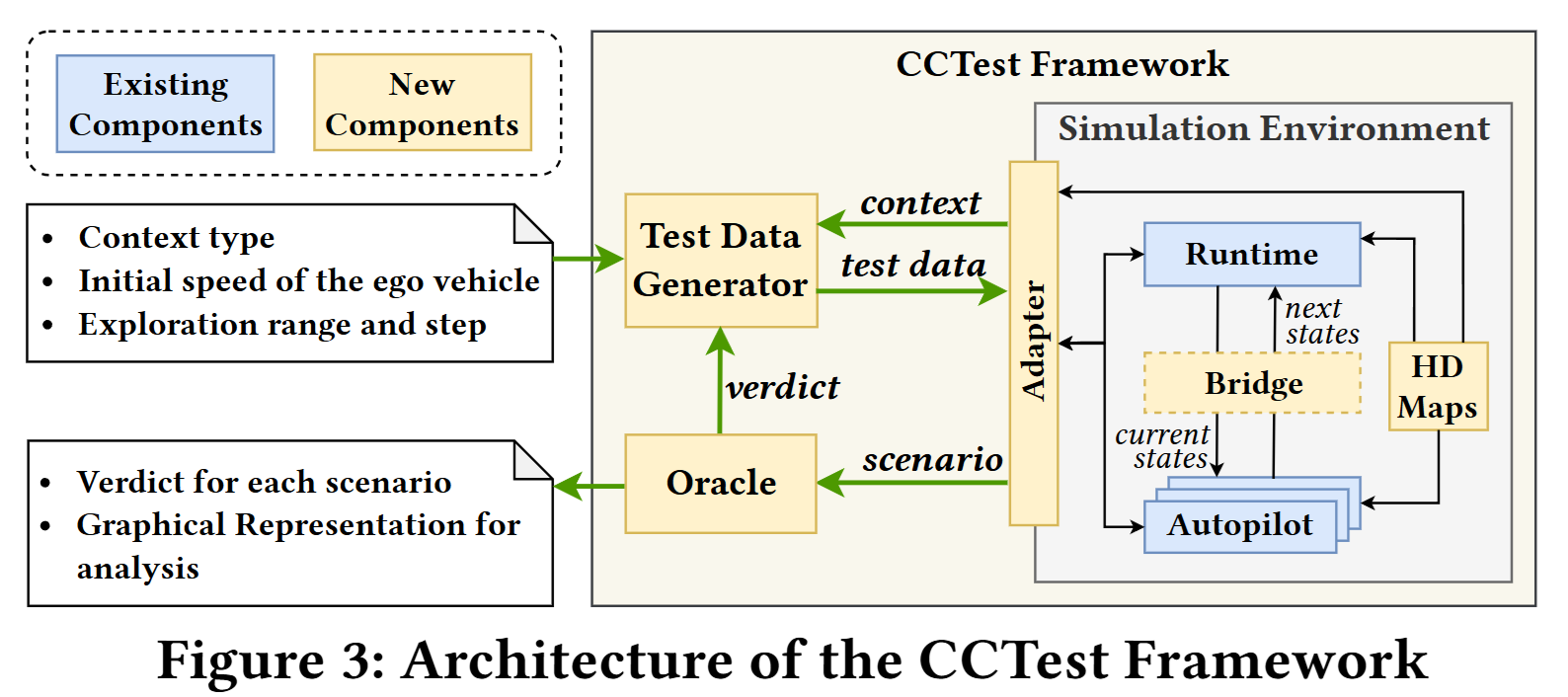

• Fig. 3: Test Data Generator, Oracle, 그리고 시뮬레이션 환경 내의 Adapter 및 Bridge 모듈이 상호작용하는 CCTest의 전체 시스템 아키텍처

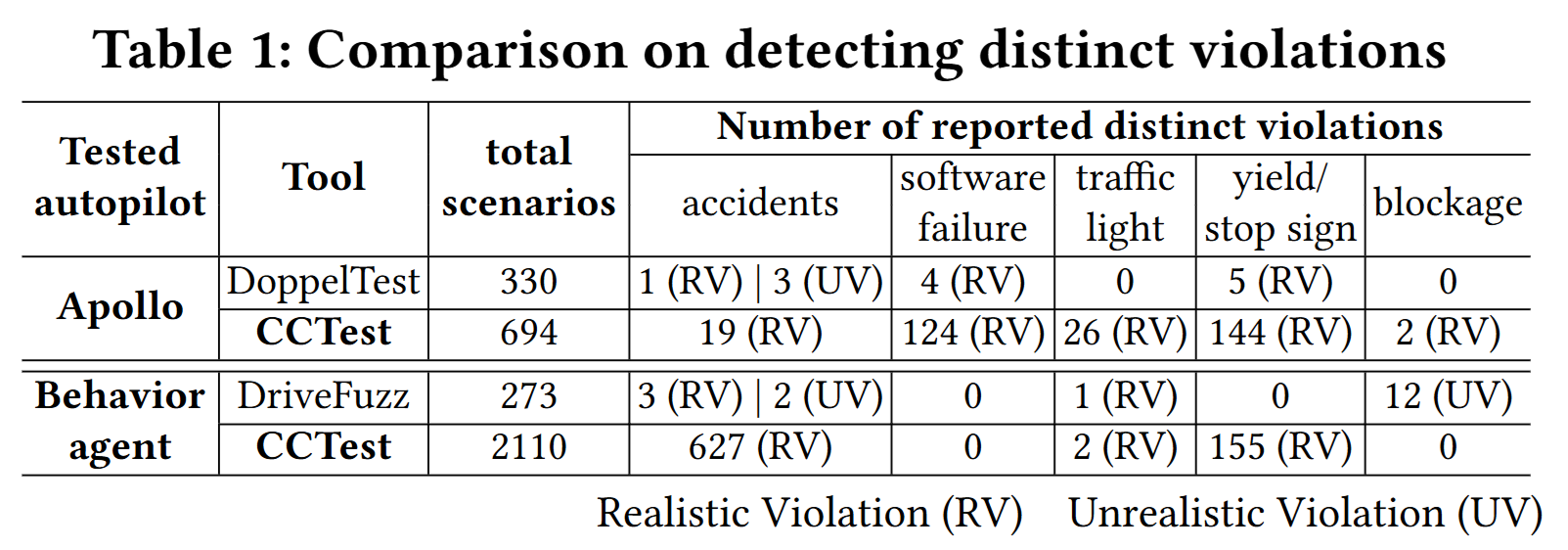

• Table. 1: 기존 검증 도구인 DoppelTest, DriveFuzz와 비교하여 CCTest가 허위 오탐(UV)을 제거하고 실제 유효한 시스템 결함(RV)만을 정밀하게 찾아낸 정량적 비교 통계

Contribution vs Limitation

저자 주장

• 타 차량의 무리한 거동으로 인한 테스트 오탐을 구조적으로 배제하는 Potentially Safe 시나리오의 자동 생성 수학 모델 정립
• 동동한 하이웨어 미들웨어(CyberRT, ROS 2) 환경을 동기식으로 연결해 주는 범용 Bridge 구조 설계를 통해 상용급 오토파일럿들의 성공적인 검증 완수
• 기존의 무작위 탐색 및 퍼징 기반 테스트 도구 대비 유효 결함 발견 스케줄링의 효율성 극대화

저자가 밝힌 한계

• 현재 정립된 한계 거리를 유도하는 방정식 세트는 합류, 차선 변경, 양보 표지판 교차로, 신호등 제어 교차로 등 4가지 범용 정형 시나리오 도메인에 국한되어 있음

실제로 보이는 것

본 논문에서 상정한 제동 및 가속 제약 수식은 건조하고 일정한 노면 상태를 전제로 계산된 것으로 추정된다. 실제 환경에서 발생할 수 있는 노면 마찰력 변화(우천, 빙판길)나 센서 인지 지연(Perception Delay) 변수 등이 복잡하게 작용할 경우 계산된 경계 조건에 오차가 발생하여 오탐이 일부 유발될 여지가 있으므로 가변 마찰 계수 등을 반영한 고도화 연구가 이어져야 할 것이다.

Quotes

• "CCTest ensures that any safety violation observed indicates a defect in the tested autopilot by creating situations where each vehicle is controlled by the autopilot under test and has a feasible safety policy." (p.1)
• "It is easy to create safety violations that are unavoidable and do not reflect defects in the tested autopilot" (p.1)
• "The microscopic graph illustrates the speed policy applied by the tested autopilot alongside the theoretically feasible policies, enabling the identification of failure causes." (p.4)

Idea Seeds

• 기후 및 노면 상태(강우량, 적설 상태)에 따른 동적 마찰 계수 변수 $\mu$를 물리 제약식에 실시간으로 매핑하여 Critical Configuration을 보정하는 환경 가변형 시나리오 확장 기법
• Oracle이 적발한 가감속 프로파일 오류 및 신호 위반 패턴을 역추적하여 오토파일럿 내부 제어 알고리즘의 플래닝 매개변수를 자동 최적화하는 그레이박스(Gray-box) 형태의 피드백 튜너 개발

For My Writing

자율주행 제어 로직 검증 및 시뮬레이션 기반 퍼징 논문을 작성할 때, "기존 퍼징 기술이 직면한 불가피한 충돌 시나리오 주입으로 인한 오탐 및 분석 리소스 낭비 문제"를 지적하기 위한 핵심 선행 연구로 본 논문을 인용한다. 특히 시나리오 자체의 잠재적 안전성(Potential Safety)을 동역학적 제약식으로 사전 보장하는 아이디어의 유효성을 지지하는 논거로 배치하기 적합하다.

Open Questions

이해하지 못한 것

• 제조사마다 상이하고 비공개된 오토파일럿의 세부 가감속 매커니즘 스펙이 부재할 때, 본문에서 언급한 '실험적 추정(Empirically estimated)'을 통해 어떻게 모델 오차 없이 신뢰성 높은 임계 함수 곡선을 뽑아내는지에 대한 상세 샘플링 프로세스

저자가 다루지 않은 것

• 카메라나 라이다 센서 인지 단계의 노이즈(Perception failure)로 인한 오동작과 차량 제어/계획 알고리즘(Planning/Control) 자체의 순수 결함을 분리하여 교정 힌트를 제공하는 근본 원인 분석 기능

Links

• 선행 연구: Doppelgänger test generation (DoppelTest, ICSE 2023), DriveFuzz (CCS 2022)
• 관련 주제: Simulation-based testing for ADS, Critical scenario generation, Autonomous vehicle safety verification

References

• DOI: 10.1145/3696630.3728610
• arXiv: 2405.16914
• Code: github.com/liihwf/cctest.io
• BibTeX key: li2025cctest

@inproceedings{li2025cctest,
  title     = {CCTest: Critical Configuration Testing for Autonomous Driving Systems},
  author    = {Li, Changwen and Sifakis, Joseph and Yan, Rongjie and Zhang, Jian},
  booktitle = {In Proceedings of the 33rd ACM International Conference on the Foundations of Software Engineering (FSE Companion '25)},
  year      = {2025},
  pages     = {1203--1207},
  doi       = {10.1145/3696630.3728610}
}
